SCR尾气后处理系统主要由催化器、尿素箱、尿素供给单元、尿素喷嘴、氮氧化物传感器、排气温度传感器、环境温度传感器、压差传感器、喷射线管路、压缩空气罐、压缩空气滤清器等组成。

压缩空气罐用于给定量给料单元提供压缩空气。压缩空气经空气滤清器过滤后再进入定量给料单元,定量给料单元是SCR尾气后处理系统的核心单元,也是一个高精度元件。它的微处理器受发动机电控单元ECM控制,用于将与发动机运行工况所产生的氮氧化物相匹配的尿毒量喷入排气管。在给料工作时,其内部的电动泵根据微处理器接收到的指令从尿素箱吸入所需要量的尿素溶液,尿素溶液与压缩空气混合并雾化进入喷射管路。为了保证其正常工作,该单元还具有自除气和自清洁功能。即在每次工作前,电动泵以最大工作流量从尿素箱吸入尿素溶液并经回流管返回,以除去管路中可能存在的空气对计量精度的影响,该过程被称作除气过程。在电动泵停止工作后,压缩空气会持续供给直至将管路中的尿素溶液吹除干净,以防止尿素在管路中残留结晶阻塞管路,该过程被称作清洁过程。定量给料单元与尿素箱之间有两条管路相连,即供给管和回流管。供给管用于给料及除气过程尿素溶液的供给。回流管则主要用于除气过程中尿素溶液的回流。

压缩空气滤清器应用在柴油机后处理系统中用来消除介质中的杂质，以保护设备的正常使用,减少设备维护费用。当压缩空气进入置有滤芯的滤清器后,其杂质被滤芯阻挡,而清洁的空气由滤清器出口排出,当需要维护时,需要关闭电源,释放压力后,将排污阀打开,即可将滤桶内污染物排掉,更换滤芯时,只需将滤筒拆开,将滤芯取出更换再重新上紧滤筒即可。

此款压缩空气滤清器产品特点：

<!--[if !supportLists]-->1、<!--[endif]-->本产品上下壳体采用螺纹结构连接，有效控制上下壳体结合处漏气。

2、本产品在滤筒的侧方取消液位管,定期排水、维护。

3、本产品的滤筒筒身与滤筒底部采用圆弧过渡,增加了强度。

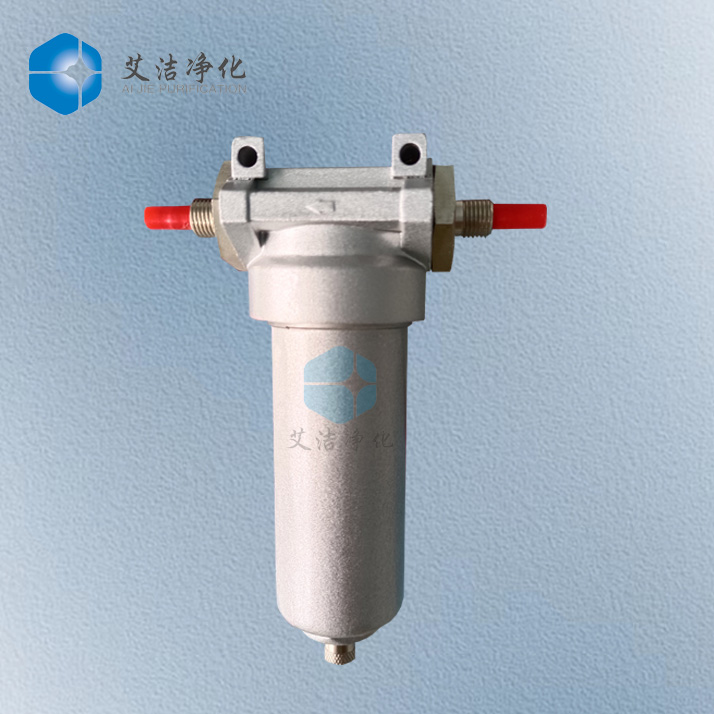

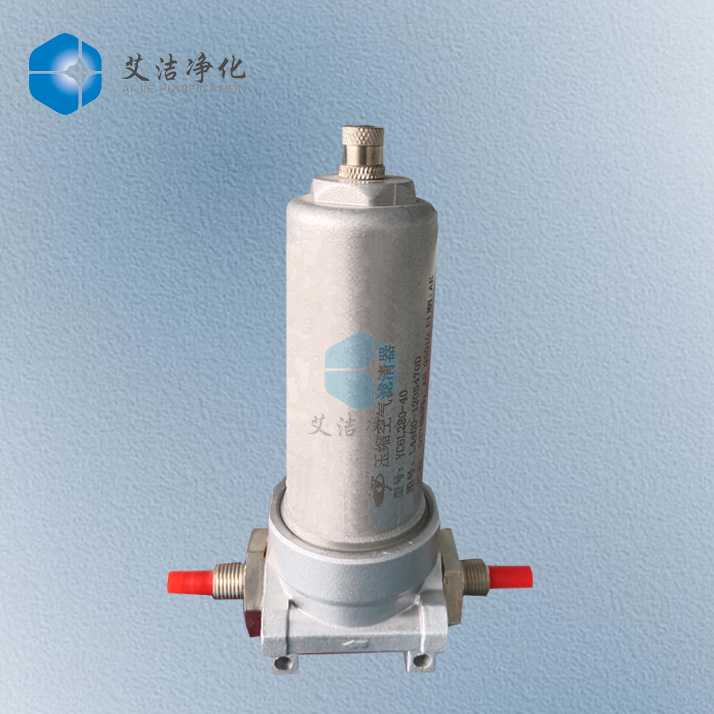

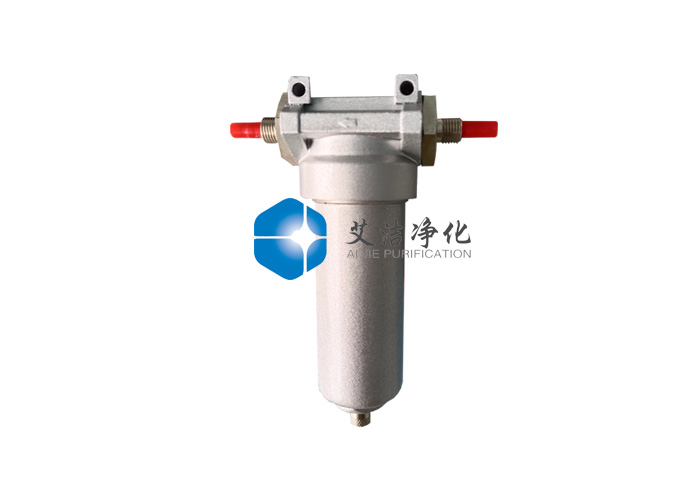

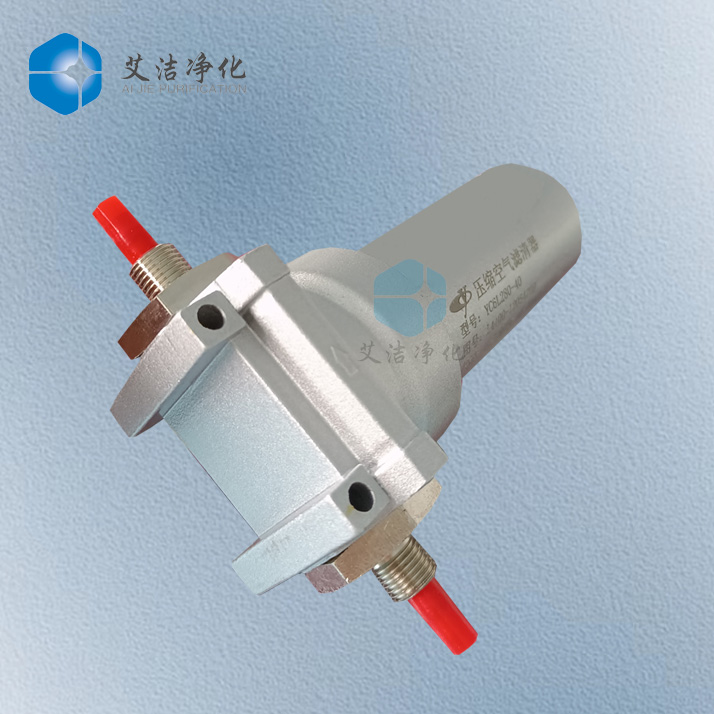

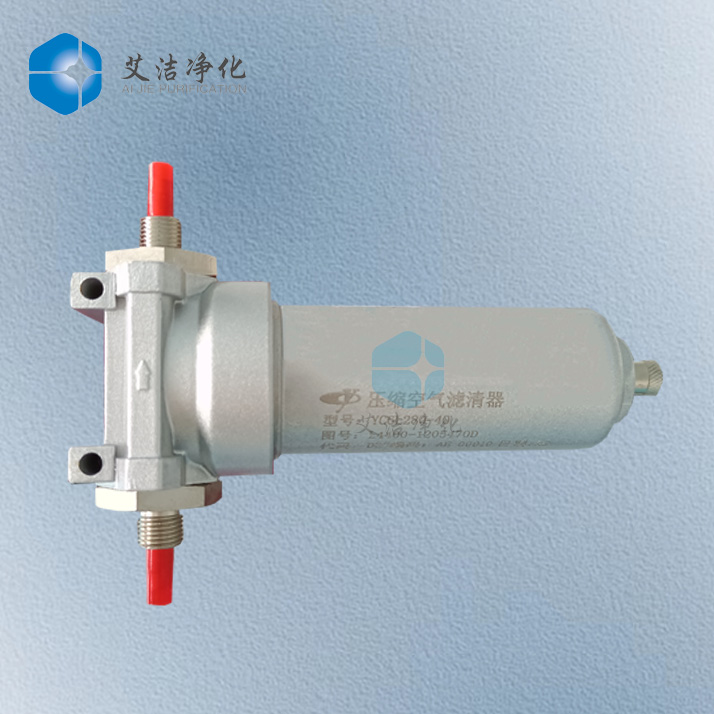

螺纹结构压缩空气滤清器AJLQ-0006F主要技术参数：

最大工作压力：1MPa

工作温度范围：-30℃～+120℃

水分离效率≥80%

过滤精度：15μm
